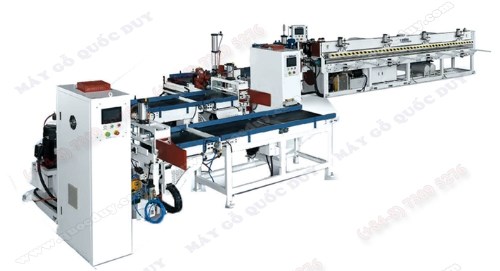

Hệ thống ghép dọc tự động NAT-620


Thông số kỹ thuật:

BÀN ĐƯA PHÔI VÀO: A – DTC 62A
+ Kích thước bàn đưa: 620 x 900 mm x 2
+ Tốc độ đưa phôi: 55 m/phút
+ Môtơ băng chuyền: 1/2 HP x 2
BÀN TRUNG CHUYỂN PHÔI: C – STC 62A
+ Kích thước bàn đưa: 620 x 900 mm
+ Tốc độ đưa phôi: 55 m/phút
+ Môtơ băng chuyền: 1/2 HP x 1
BÀN ĐƯA PHÔI RA: E – STC 62C
+ Kích thước bàn đưa: 620 x 900 mm
+ Tốc độ đưa phôi: 55 m/phút
+ Môtơ băng chuyền: 1/2 HP x 1
BÀN RULÔ CUỐN PHÔI: F – RO 62
+ Kích thước bàn đưa: 620 x 900 mm
+ Tốc độ đưa phôi: 70 m/phút
+ Môtơ băng chuyền: 1/2 HP x 2
BÀN ĐƯA PHÔI VÀO GHÉP DỌC: F – FCC 20
+ Kích thước bàn đưa: 160 x 2000 mm
+ Tốc độ đưa phôi: 70 m/phút
+ Môtơ băng chuyền: 1/2 HP
MÁY PHAY FINGER PHẢI: B – FSR 62A
+ Kích thước làm việc
(R x D x Cao): 620 mm/150 – 800mm/15-150 mm
+ Môtơ đánh finger: 25 HP x 1
+ Kích thước dao finger: 70 x 160 x 4 x 4T
+ Tốc độ trục finger: 5800 v/phút
+ Môtơ lưỡi cưa: 7,5 HP x 1
+ Kích thước lưỡi cưa: 255 x 100T x 4 x 50mm x 1 cái
+ Tốc độ trục: 4800 v/phút
+ Môtơ lưỡi cưa mồi: 2 HP x 1
+ Kích thước lưỡi cưa mồi: 180 x 60T x 5mm x 1 cái
+ Tốc độ trục: 2850 v/phút
+ Môtơ băng tải bàn đánh finger: 1/2 HP x 1
+ Môtơ bơm thủy lực: 2 Kw x 1
+ Tốc độ làm việc: 3 – 5 lần/phút
MÁY PHAY FINGER TRÁI & LĂN KEO: D – FSL 62A
+ Kích thước làm việc
( R x D x Cao): 620 mm/150 – 800mm/15 –150 mm
+ Môtơ đánh finger: 25 HP x 1
+ Kích thước dao finger: 70 x 160 x 4 x 4T
+ Tốc độ trục finger: 5800 v/phút
+ Môtơ lưỡi cưa: 7,5 HP x 1
+ Kích thước lưỡi cưa: 255 x 100T x 4 x 50mm x 1 cái
+ Tốc độ trục: 4800 v/phút
+ Môtơ lưỡi cưa mồi: 2 HP x 2
+ Kích thước lưỡi cưa mồi: 180 x 60T x 5mm x 2 cái
+ Môtơ băng tải bàn đánh finger: 1/2 HP x 1
+ Môtơ bơm thủy lực: 2 Kw x 1
+ Chiều cao lăn keo: 150 mm
+ Tốc độ làm việc: 3 – 5 lần/phút
MÁY GHÉP DỌC : FJC 60/6
+ Kích thước làm việc
(D x R x Cao): 6200mm /20-150 mm /15-75 mm
+ Môtơ rulô cuốn phôi trên- dưới: 2,5 HP x 2
+ Biến tần cuốn phôi: 5 HP
+ Tốc độ cuốn phôi: 10 – 70 m/phút
+ Môtơ cắt ngang: 5 HP
+ Kích thước lưỡi cưa: 355 x 120T x 3 x 25.4
+ Tốc độ trục: 2850 v/phút
+ Môtơ bơm thủy lực: 5 HP
+ Năng suất/phút: 3 – 6 sản phẩm/phút


Video
https://youtu.be/Ep6kmIw1jGc?list=PLyyHd4MIzXMtu1HOSar_OWHjcwgdbYnmT
