Cân điện tử ngày càng được sử dụng phổ biến trong công nghiệp như đo khối lượng xi măng, vật liệu xây dựng, đo tải trọng các loại nông sản.... Trong mỗi cân điện tử sẽ có một cảm biến trọng lượng với ngõ ra là tín hiệu mV/V mà chúng ta thường hay gọi nó là loadcell. Các loadcell này sẽ đo khối lượng dựa vào lực tác động lên bề mặt cảm biến và biến đổi về mV/V.



Trên thực tế, các loadcell hay cân điện tử còn được ứng dụng rất nhiều trong: công nghiệp, nông nghiệp, giao thông vận tải, thương mại, khai thác khoáng sản.... Tuy nhiên, tín hiệu ngõ ra của loadcell là dạng mV/V nên không thể đưa trực tiếp về PLC, bộ điều khiển.... được mà bắt buộc chúng ta phải chuyển tín hiệu đó về dạng dòng hoặc áp. Bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V sẽ khuếch đại tín hiệu mV/V thành dòng 4-20mA hoặc áp 0-10V. Từ đó, chúng ta có thể đưa về các thiết bị điều khiển.

Các bộ khuếch đại đầu cân mV/V là tên gọi khác của bộ chuyển đổi loadcell ra 4-20mA. Các thiết bị này đều có điểm chung là đưa tín hiệu từ loadcell về 4-20mA hoặc 0-10V. Thông thường sẽ chọn ngõ ra là 4-20mA vì khi truyền dòng một chiều đi xa sẽ hạn chế sai số, nhiễu, suy hao tín hiệu so với truyền áp.

Giới thiệu về bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V của CH SÉC


Các bộ khuếch đại loadcell rất phổ biến trên thị trường hiện nay. Đa số là các thiết bị có xuất xứ từ Đài Loan; Trung Quốc với chất lượng kém và dễ bị nhiễu trong quá trình sử dụng. Do đó, để chọn được thiết bị khuếch đại loadcll chất lượng tốt chúng ta nên chọn của các hãng châu Âu.

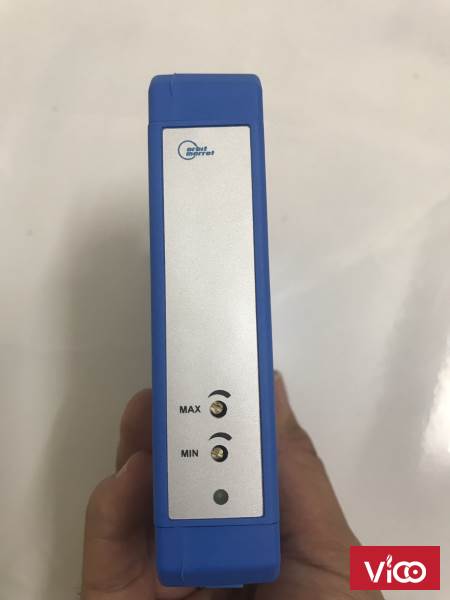

Bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V OMX 380T có xuất xứ từ CH SÉC. Model này được thiết kế theo tiêu chuẩn châu Âu nên độ chính xác rất cao (99.98%). Với thiết kế nhỏ gọn nên bộ khuếch đại này thích hợp gắn trên tủ điện và chịu được điều kiện khắc nghiệt trong công nghiệp.

Một ưu điểm nữa của bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V OMX 380T là có isolator 2500 Vac. Thông thường giá trị này là 1500 Vac đối với các model của Seneca, PR, Phoenix Contact... Còn đối với model OMX 380T của CH SÉC thì isolator lên đến 2500 Vac. Điều này đảm bảo rằng tín hiệu ngõ ra sẽ được cách ly hoàn toàn với ngõ vào, nguồn. Đảm bảo ngõ ra được cách ly hoàn toàn và hạn chế tối đa nhiễu.



Chúng ta có thể thấy được ứng dụng cụ thể của thiết bị khuếch đại loadcell như hình trên. Ngõ ra của nó có thể đưa về bất kỳ thiết bị điều khiển nào đọc được 4-20mA/0-10V như: PLC, bộ hiển thị, biến tần......

Ứng dụng của bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V OMX 380T
Với rất nhiều ưu điểm vượt trội, bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V của CH SÉC được sử dụng rất nhiều trong nhà máy, công ty. Tín hiệu ngõ vào của thiết bị này có thể là loadcell 4 dây; 6 dây với giá trị từ 1...4 mV/V, 2...8 mV/V, 4...16 mV/V.

Các thông số kỹ thuật cơ bản của OMX 380T như:

Nguồn cung cấp: 18...30 Vdc
Input: 1...4 mV/V, 2...8 mV/V, 4...16 mV/V
Output: 4-20mA hoặc 0-10V
SAi số: 0.025%
Isolator: 2500 Vac
Thời gian đáp ứng: <0.2ms
Nhiệt độ làm việc: -20...+80 độ C
Xuất xứ: CH SÉC


Để thiết bị làm việc chính xác thì trước hết là cần đấu dây đúng cho thiết bị. Bo khuech dai loadcell ngo ra 4-20mA 0-10V đọc được cả loadcell 4 dây và 6 dây nên tùy vào loadcell loại nào mà chúng ta đấu dây phù hợp.



Trong trường hợp, chúng ta cần hiển thị tại chỗ khối lượng đo được từ loadcell sau đó rồi mới đưa 4-20mA về PLC. Trường hợp này bộ khuếch đại loadcell ngõ ra 4-20mA 0-10V OMX 380T không đáp ứng được. Do đó, bắt buộc ta phải sử dụng đến thiết bị hiển thị loadcell như hình trên. Thiết bị hiển thị là bước cải tiến của bộ khuếch đại loadcell vì vừa có khả năng khuếch đại và vừa có thể hiển thị chính xác khối lượng hiện tại là bao nhiêu (kg).

Công ty chúng tôi cung cấp tất cả các bộ đọc tín hiệu loadcell, hiển thị khối lượng từ loadcell, bộ chia tín hiệu loadcell..... Hãy liên hệ với chúng tôi để được tư vấn:
