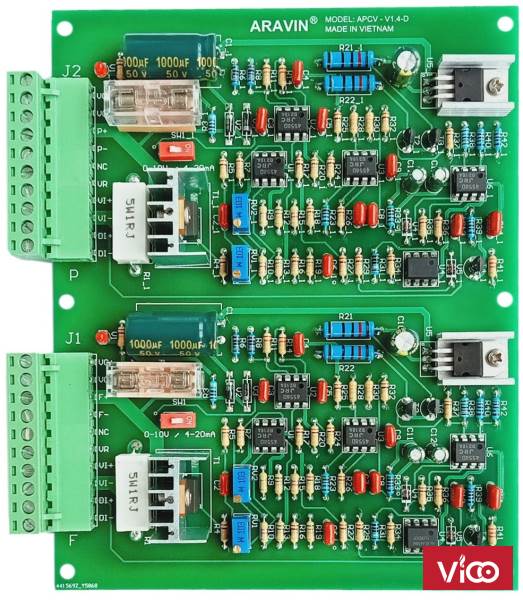

Bo mạch kép APVC-1.4-D được tích hợp 2 kênh điều khiển riêng biệt, kênh P điều khiển van tỷ lệ áp suất và kênh F điều khiển van tỷ lệ lưu lượng. Các kênh Pvà F được thiết kế độc lập với các đặc tính riêng nên khi lắp đặt yêu cầu người sử dụng lắp đúng kênh P cho van áp suất, kênh F cho van lưu lượng. Nếu bạn không phân biệt được van tỷ lệ áp suất hay lưu lượng trên hệ thống thuỷ lực thì đo điện trở cuộn hút là một gợi ý tham khảo, thông thường van có điện trở cuộn hút nhỏ là van tỷ lệ áp suất , hãy nối vào kênh P và van có điện trở cuộn hút lớn hơn là van tỷ lệ lưu lượng, hãy nối vào kênh F.

Một đầu vào logic được tích hợp sẵn trên bo mạch cho mỗi kênh, giúp bạn thao tác mở nhanh van bằng 1 tiếp điểm khô thường mở NO (không điện), khi tác động đóng tiếp điểm chân PD+ và PD-, FD+ và FD- tương ứng với giá trị mở van max của đầu ra P và F trên bo mạch.

Bo mạch làm việc ở 2 điện áp 24VDC và 36VDC đáp ứng được dải làm việc của các van tỷ lệ phổ biến trên thị trường.

Thông số kỹ thuật: Model APCV-V1.4-D

Nguồn cấp 24/36VDC

Dòng điện cực đại: 3.5A

Đầu vào điện áp điều khiển: 0-10VDC

Đầu vào dòng điện điều khiển: 0-20/4-20mA DC

Trở kháng đầu vào Analog: Điện áp: 300Ω; Dòng điện: 470Ω

Chiết áp điều khiển: 2-10kΩ

Nhiệt độ làm việc: 0-50oC (32-122oF)

Kích thước hộp DxRxC (mm) : 250x165x60
