Đồng hồ so là thiết bị đo cơ khí được sử dụng rất phổ biến, đây cũng là dụng cụ đo cơ khí không thể thiếu trong lĩnh vực gia công cơ khí.

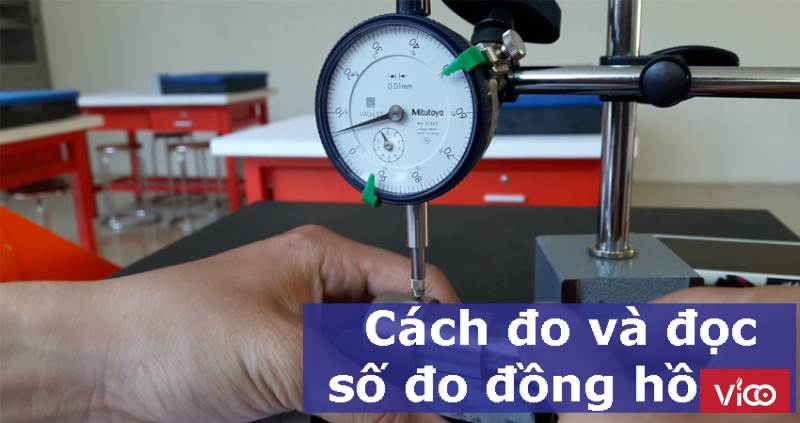

CÁCH SỬ DỤNG ĐỒNG HỒ SO

cách đo đồng hồ so
Cách đặt đồng hồ đo: tùy thuộc vào vị trí của chi tiết đo mà ta tiến hành điều chỉnh vị trí của đồng hồ đo thích hợp, thanh đo cần đặt vuông góc với bề mặt đo.
Cách đọc số đo: số nguyên mm được đọc theo kim chỉ số vòng trên thước nhỏ. Ví dụ: kim chỉ được 1 vạch thì thanh đo dịch chuyển 1mm. Phần trăm mm đọc theo kim chỉ trên kích thước lớn.
CÁCH ĐO BẰNG PHƯƠNG PHÁP ĐO ĐỒNG HỒ SO

Cách đo so sánh
Được sử dụng phổ biến nhất vì giảm sai số do các điều kiện đo gây ra như :sai số do nhiệt độ, sai số do lực đo, sai số lắp ráp, sai số chế tạo và sai số chủ quan do người quan sát.

Cách đo so sánh:

– Kẹp đồng hồ đo trên đế

– Điều chỉnh theo khối căn mẫu có kích thước bằng kích thước danh nghĩa của chi tiết kiểm tra

– Xác định sai lệch chi tiết tính toán kích thước thực của chi tiết theo dấu và trị số sai lệch.

Cách đo tuyệt đối
– Cho đầu đo tiếp xúc với bàn máp

– Chỉnh đồng hồ đo chỉ số 0 sau đó đưa chi tiết vào đo

– Số chỉ đồng hồ sẽ là kích thước tuyệt đối của chi tiết.

Kiểm tra độ không song song
– Đặt đầu đo lên chi tiết

– Dịch chuyển chi tiết trên bàn máp

– Quan sát chỉ số của đồng hồ để xác định độ song song.

MỘT VÀI LƯU Ý KHI SỬ DỤNG ĐỒNG HỒ SO

– Trước khi đo, phải kiểm tra độ ổn định của chỉ số đồng hồ so bằng cách nâng thanh đo và thả cho rơi tự do, số đọc không được khác nhau quá 0,5 vạch chia.

– Trục đo không được tra dầu hoặc bôi mỡ.
