Dây nhảy quang là gì ?
Dây nhảy quang – tên tiếng anh là “fiber optic pathcord“. Cắt nghĩa tiếng Việt – “dây nhảy” được hiểu là một đoạn dây có chiều dài cố định và thường là đoạn ngắn, từ vài chục cm đến vài chục mét và bao giờ cũng được làm sẵn 2 đầu để kết nối các thiết bị với nhau. Vậy, dây nhảy quang là một đoạn dây cáp quang, một đoạn sợi quang có chiều dài cố định, có sẵn các đầu kết nối và được sử dụng trong hệ thống mạng cáp quang.

Dây nhảy quang các loại
Dây nhảy các loại
> Xem thêm:

Dây nhảy quang là gì? cấu tạo và ứng dụng cơ bản

Dây nhảy quang có những loại nào?
Các loại dây nhảy quang và đầu kết nối
Các loại dây nhảy quang và đầu kết nối
Cũng như cáp sợi quang, dây nhảy quang được chia thành nhiều loại theo cấu trúc và từng ứng dụng hệ thống khác nhau, ta có các loại sau: dây nhảy quang đa mốt, đơn mốt, SM, MM….

Dây nhảy quang Single mode (SM)
Dây nhảy quang Single mode (SM) có lõi sợi quang single mode đường kính 9 micromet; được bao bọc bởi ống đệm lỏng có đường kính 125 micromet. Tiếp đến là một lớp vỏ ngoài có đường kính 2milimet hoặc 3 milimet. Đặc trưng cơ bản để nhận biết dây nhảy single mode là sợi dây có màu vàng tươi. Đây là quy chuẩn chung rồi nên các bạn yên tâm là không thể nào dây nhảy singlemode lại có màu đỏ đâu nhé.



Dây nhảy quang Multimode (MM)
Dây nhảy quang Multimode (MM) có lõi sợi quang Multimode đường kính 50 micromet hoặc 62.5 micromet; vẫn được đặt trong ống lỏng đường kính 125 micromet, vỏ ngoài 2.0 hoặc 3.0 milimet.

Dây nhảy quang Multimode SC-SC DX
Dây nhảy quang Multimode SC-SC DX

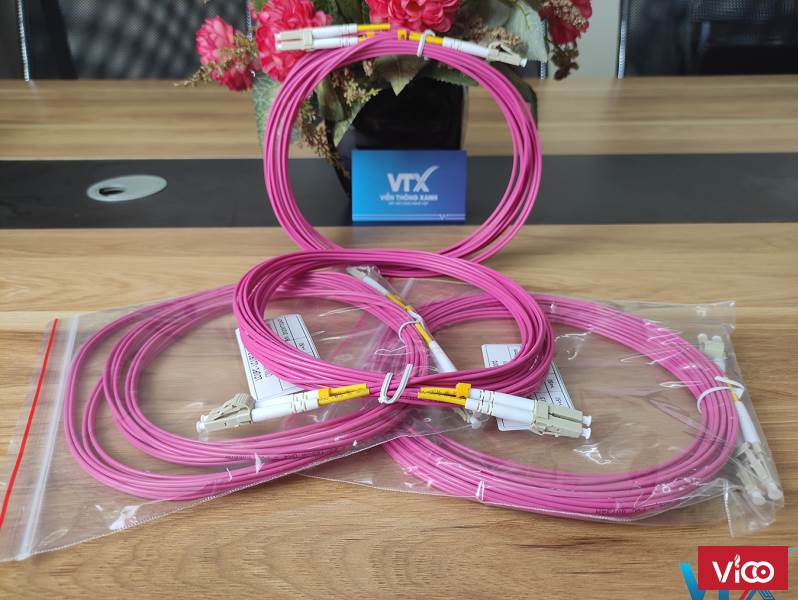

Dây nhảy quang OM3, OM4
Dây nhảy quang OM3, OM4 vẫn thuộc dòng dây nhảy Multimode nhưng cao cấp hơn bởi đặc tính kỹ thuật và cấu trúc lõi sợi quang; dây nhảy OM3 50/125 đáp ứng được băng thông tối đa 10 Gigabit/giây trong khi đó dây nhảy OM4 truyền dược dữ liệu với tốc độ khủng khiếp 80 gigabit/giây. Chính vì vậy mà giá thành của dây nhảy quang OM3 và OM4 cũng cao hơn tương đối so với dây nhảy SM và MM thông thường.

Dây nhảy quang MM OM3 LC-LC-DX
Dây nhảy MM OM3 LC-LC-DX
Các chuẩn đầu nối ở dây nhảy quang
Các chuẩn đầu nối ở dây nhảy quang
> Xem thêm:

Dây nhảy quang Single mode

Dây nhảy quang Multimode

Dây nhảy quang OM3. OM4

Dây nhảy quang khác dây cáp quang ở điểm nào?
Câu hỏi mà khá nhiều người thắc mắc là dây nhảy khác dây cáp quang ở chỗ nào? Thì về cơ bản, chúng đều có lõi sợi quang là giống nhau; tuy nhiên điểm khác nhau có thể kể ra ở đây là:

Dây nhảy quang được sử dụng trong khoảng cách ngắn; chủ yếu là kết nối các thiết bị ở gần nhau, thường trong cùng 1 phòng hoặc cùng 1 nhà. Vì thế mà dây nhảy có cấu tạo đơn giản hơn, dễ chịu tác động vật lý từ môi trường hơn và chúng chỉ sử dụng ở trong nhà (indoor). Trong khi đó, dây cáp quang thì ngược lại hoàn toàn. Nó được thiết kế để truyền tín hiệu quang đi với khoảng cách xa từ vài trăm mét đến vài trăm kilomet, và do phải đi ngoài trời nên nó cũng có cấu trúc khác, được bảo vệ bởi lớp vỏ cứng và cực kỳ chắc chắn, đối với cáp quang còn tùy vào nhu cầu sử dụng mà người ta sản xuất các loại cáp quang chuyên dụng như cáp quang treo, cáp quang luồn cống, cáp quang chôn trực tiếp hay cáp quang khoảng vượt.
Cấu tạo sợi cáp quang
Cấu tạo sợi cáp quang
> Xem thêm:

Cáp quang các loại

Các kiến thức cần biết về cáp quang

Cáp quang OM3, OM4 và những điểm khác biệt

Dây nhảy quang được ứng dụng như thế nào?
Về cơ bản dây nhảy được ứng dụng chủ yếu trong các hệ thống server, nó dùng để kết nối các thiết bị với nhau như switch với swich, converter với ODF, ODF với modem quang…. nói chung là tất cả các thiết bị nào có cổng cắm quang và muốn kết nối với một thiết bị khác thì đều phải dùng dây nhảy.
Ứng dụng dây nhảy quang
Ứng dụng dây nhảy quang
Ứng dụng dây nhảy quang
Ứng dụng dây nhảy quang
5. Mua dây nhảy quang nên lưu ý những vấn đề gì?
Khi lựa chọn mua dây nhảy quang, mọi người cần đặc biệt quan tâm và để ý đến cấu trúc hệ thống, tính tương thích của các thiết bị với dây nhảy. Tôi nói ví dụ cho dễ hiểu: Bạn đang có một hệ thống mạng lan-quang nội bộ, bạn cần kết nối từ hộp phối quang ODF đến bộ chuyển đổi quang điện (converter quang) và bạn phải dùng dây nhảy. Ở đây hệ thống của bạn cần phải tương thích toàn bộ với nhau tức là cáp quang bạn dùng là cáp single mode, thì converter bạn cũng phải dùng chuẩn single mode, kéo theo là dây nhảy quang đa mốt cũng phải là dây nhảy single mode. Bạn phải chọn đúng nếu không hệ thống của bạn sẽ không thể kết nối được với nhau hoặc nếu có cũng sẽ làm suy hao cực cao, tín hiệu không đảm bảo.

Lưu ý tiếp theo khi lựa chọn dây nhảy khi đã biết phải sử dụng loại nào đó là phân biệt dây bằng màu sắc để tránh mua nhầm sản phẩm: Theo quy chuẩn chung thì dây nhảy quang single mode có màu vàng, dây nhảy Multimode có màu cam, dây nhảy quang OM3, OM4 có màu xanh dương. Cùng với đó bạn cũng bên xem các thông số ghi ở trên dây để chọn mua cho chính xác.

> Xem thêm:

Lựa chọn dây nhảy quang như nào cho đúng
