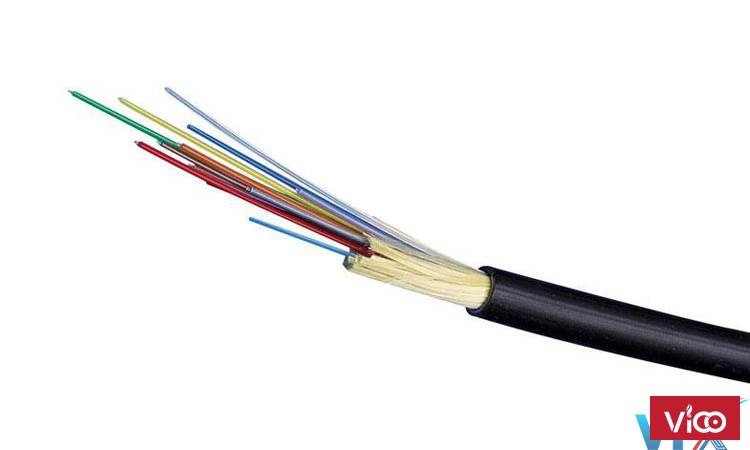

Cáp quang luồn cống phi kim loại 8FO
Giới thiệu chung:
Cáp quang luồn cống phi kim loại 8FO là loại cáp đang rất được ưa chuộng trên thị trường hiện nay. Cáp quang luồn cống phi kim loại được làm hoàn toàn từ chất liệu phi kim nhưng vẫn đảm bảo độ bền chắc, dẻo dai. Thiết kế để phù hợp với việc sử dụng tại cống ngầm.

Cáp cống phi kim loại 8FO được ứng dụng công nghệ ống đệm lỏng, có thể chứa từ 6-288 sợi quang trên 1 sợi cáp. Sản phẩm được sản xuất đáp ứng các tiêu chuẩn TCN 68 – 160 : 1996 IEC, ITU-T:G 652

2. Thông số kỹ thuật cáp luồn cống phi kim loại 8FO

Cáp quang Singlemode 8FO với cấu tạo sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được tối đa suy hao tín hiệu

– Khoảng trống giữa sợi quang và bề mặt trong của ống được phủ đầy bằng hợp chất đặc biệt với khả năng chống nước và chống thấm hoàn toàn.
– Sợi quang có thể di chuyển tự do trong ống đệm lỏng có chứa chất điền nhầy. Ống đệm lỏng bảo vệ tối đã cho sợi quang khỏi những tác động cơ học hoặc yếu tố môi trường bên ngoài

Bảng 1- Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp

Số sợi quang Đường kính trung bình của cáp(mm) Trọng lượng(kg/km) Bán kính uốn cong nhỏ nhất(mm)
Có tải Không tải
4~30 9.3 77.6 – 82.2 215 110
31 ~ 60 10.4 94.2~96.7 230 120
61 ~ 72 11.1 110.9 ~113 240 120
73 ~ 96 12.7 145.6 ~148 273 136
97 ~ 144 16.1 220.7~225.5 350 175
2. ĐẶC TÍNH VẬT LÝ, CƠ HỌC VÀ MÔI TRƯỜNG CỦA CÁP
2.1. Đặc tính vật lý và môi trường

Các đặc tính vật lý, cơ học và môi trường của cáp kéo cống phi kim loại được kiểm tra theo bảng 2 tại bước sóng 1550nm.

Bảng 2 – Đặc tính vật lý, cơ học và môi trường của cáp kéo cống phi kim loại

ĐẶC TÍNH PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN
Khả năng chịu căng # Phương pháp thử: IEC 60794-1-2-E1– Đường kính trục cuốn: 30D (D = đường kính cáp)
– Tải thử liên tục : 85kg

# Chỉ tiêu:

– Độ căng của sợi: £ 0.6% Tải lớn nhất

– Tăng suy hao: £ 0.1 dB tải liên tục

Khả năng chịu va đập # Phương pháp thử: IEC 60794-1–2E4
– Độ cao của búa: 100 cm

– Trọng lượng búa: 1 kg

– Đầu búa có đường kính : 25 mm

– Số lần thử tại một điểm: 1 lần

– Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp )

# Chỉ tiêu

– Độ tăng suy hao : £ 0.10 dB

– Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu ép # Phương pháp thử: IEC 60794-1-2-E3– Lực thử: 1100 N/50 mm trong 10 phút
– Số điểm thử: 1

# Chỉ tiêu

– Tăng suy hao: £ 0.10 dB

– Cáp không bị vỡ vỏ, đứt sợi


Khả năng chịu xoắn

# Phương pháp thử: IEC 60794-1-2-E7
– Chiều dài thử xoắn: 2m

– Số chu kỳ: 10 chu kỳ

– Góc xoắn: ± 180°

# Chỉ tiêu sau khi hoàn thành phép thử

– Độ tăng suy hao: £ 0.10 dB

– Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu uốn cong # Phương pháp thử: IEC 60794-1-2- E6
– Đường kính trục uốn: 20D (D = đường kính cáp)

– Góc uốn : ± 90°

– Số chu kỳ : 25 chu kỳ

# Chỉ tiêu

– Độ tăng suy hao : £ 0.10 dB

– Sợi quang không gẫy, vỏ cáp không bị hư hại

ĐẶC TÍNH
Khả năng chống thấm PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN
# Phương pháp thử: IEC 60794-1-2-F5
– Chiều dài mẫu: 3m

– Chiều cao cột nước: 1m

– Thời gian thử: 24 giờ

# Tiêu chuẩn

– Nước không bị thấm qua mẫu thử

Thử độ chẩy của hợp chất độn đầy # Phương pháp thử: IEC 60794-1-E14– Chiều dài mẫu thử: 0.3 m một đầu đã tuốt vỏ cáp xấp xỉ 80mm và treo ngược trong buồng thử
– Thời gian thử : 24 giờ

– Nhiệt độ thử : 60°C

# Tiêu chuẩn

– Chất độn đầy ở mẫu thử không bị chẩy rơi xuống

– Các sợi quang ở ống lỏng vẫn giữ nguyên vị trí không bị rơi


Khả năng chịu nhiệt

# Phương pháp thử: IEC 60794-1-2-F1
– Chu trình nhiệt : 23°C ® -30°C ® +60°C ® 23°C

– Thời gian tại mỗi nhiệt độ : 24 giờ

# Chỉ tiêu

– Độ tăng suy hao: £ 0.1 dB/km

2.2.Đặc tính cơ của cáp

Bảng 3 – Đặc tính cơ của Cáp quang singlemode

THÔNG SỐ KỸ THUẬT CHỈ TIÊU
Loại vỏ Nhựa HDPE màu đen chịu lực, chống tia tử ngoại và côn trùnggặm nhấm
Tải trọng cho phép lớn nhất khi lắp đặt £ 3.5kN
Tải trọng cho phép lớn nhất khi làm việc £ 2.5kN
Khả năng chịu nén 2000N/10cm
Bán kính uốn cong nhỏ nhất khi lắp đặt ≥ 20 lần đường kính ngoài của cáp
Dải nhiệt độ làm việc -5 oC đến 70 oC
Độ ẩm tương đối 1~100% không đọng sương
Hệ số dãn nở nhiệt < 8.2×10-6/oC
Bán kính uốn cong nhỏ nhất sau khi lắp đặt ≥ 10 lần đường kính ngoài của cáp

Viễn Thông Xanh chuyên phân phối các sản phẩm cáp quang single mode, cáp quang cống kim loại,… chính hãng, giá thành cạnh tranh, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Xin vui lòng liên hệ trực tiếp với Viễn Thông Xanh để được tư vấn và hỗ trợ một cách nhanh chóng và tiện lợi nhất.
