HỘP PHỐI QUANG LẮP NGOÀI TRỜI(ODF OUTDOOR)

Hộp phối quang lắp ngoài trời(ODF outdoor) được Phân phối bởi:
Sản phẩm được Phân phối bởi: ANNAM NETWOOK - TOOL – CABLE
Chi tiết tại : http://phukienmang.vn/
ĐC: 160 PHỐ CHÙA LÁNG – HN
ĐT: 0243.775.9402 - 0918.354.183 – 0972.066.283 (zalo)
Gmail: luongannam2016@gmail.com
Cung cấp và phân phối thiết bị mạng chuyên nghiệp cho dự án công trình xây dựng
Giao hàng toàn quốc
Đây là giá bán lẻ có Fix, khách mua buôn khách dự án liên hệ hotline:
0972.066.283
===============================================================


Mô tả:
- Hộp phối quang lắp ngoài trời (ODF outdoor) là hộp phân phối có yêu cầu cung cấp khay nối quang, ống co nhiệt và dây nối quang.gấp đôi dung lượng yêu cầu của ODF, khác với ODF trong nhà dung lượng tương ứng với ống co nhiệt , khay và dây nối quang.
- Ví dụ: ODF loại 48FO cần 96 Ống co nhiệt và 8 khay nối quang dung lượng 12FO (4 Khay dùng khoang cáp vào, và 4 khay.dùng cho khoang cáp ra) , 96 sợi dây nối quang ( 48 sợi hàn với cáp vào, 48 sợi còn lại hàn với cáp ra). Đầu Adapter chỉ cần 48 cái.

Ứng dụng:

- Dùng hàn trực tiếp giữa sợi quang và dây nối ở mỗi khay , cáp quang nối với nhau thông qua Adapter.
– Dùng phân chia cáp linh hoạt bằng cách chuyển đổi giữa các đầu nối.
– Dùng điểm dự trữ cáp quang tại điểm phân bố ngoài trời.

Tiêu chuẩn kỹ thuật:

- Dung lượng (sợi): 24FO đến 96 FO.
– Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện
– Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để dự phòng cáp quang ngoài trời.
– Được thiết kế với 2 khoang riêng biệt – Cáp vào có khay riêng và cáp ra có khay riêng. Tiện ích trong việc quản lý sợi quang
– Độ kín của hộp ODF đạt tiêu chuẩn quốc tế IP65 của GB4208 vì vậy, phù hợp cho việc phân phối cáp quang ngoài trời.
– Hộp có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.
– Khay hàn nối được mở theo bản lề – và từng khay chồng lên nhau vì vậy thao tác dễ dàng trong quá trình sửa chữa cũng như mở
….. rộng dung lượng ODF.
– Các cổng cáp được thiết kế dưới đáy hộp. Các cổng cáp chưa sử dụng luôn được đậy kín bằng miếng cao su tránh sự xâm
….. nhập của côn trùng.
– Hộp gắn phù hợp tất cả các Đầu Adapter FC(Đầu tròn vặn ren) ,SC (Đầu vuông) ,ST(Đầu tròn gài) ,LC(Đầu vuông nhỏ)…
– Hộp ODF được thiết kế 2 khóa bảo vệ.
– Thiết kế cho treo tường và treo trên cột;
– Cổng cáp vào được thiết kế các bộ phận giữ chặt cổ cáp, cố định dây gia cường trung tâm vào ODF ngoài ra tại cổng cáp còn có
…. .các Ốc Gland cable đệm giữ cặt cáp quang.
– Đầu Adapter được thiết kế đặt tại giữa ODF.
– ODF phù hợp với các điều kiện môi trường:
– Nhiệt độ : -40°C -> + 85°C
– Độ ẩm : 95%
– Suy hao tại đầu nối : ≤0,2dB
– Suy hao phản hồi : chuẩn PC≥ 50dB, UPC>55dB, APC≥65 dB
– Phù hợp cho tiêu chuẩn về độ kín cao.

Kích thước hiện tại (hoặc theo yêu cầu của khách hàng):

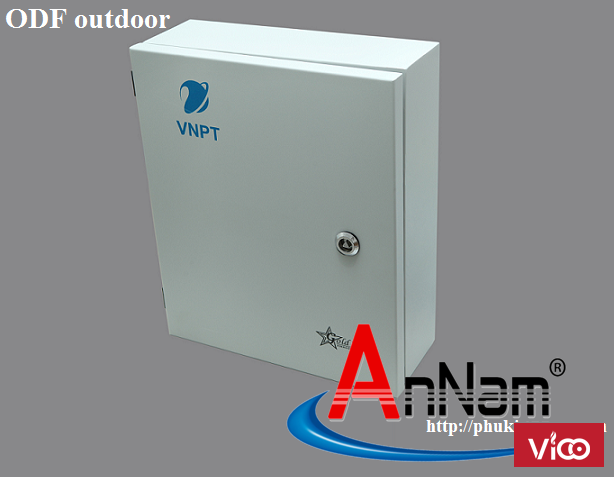

Hộp phối quang lắp ngoài trời(ODF outdoor) (1)

Mã sản phẩm Số lượng dây quang ra Bộ chia quang (Splitter) Kích thước (WxDxH)
ODF-8FO 8 1×8 400x250x130 mm
ODF-126FO 12 1×12 400x250x130 mm
ODF-24FO 24 1×24 400x250x130 mm
ODF-48FO 48 1×32,1×16 400x370x130 mm
ODF-96FO 96 1×64, 1×32 550x500x130 mm
Hộp phối quang lắp ngoài trời(ODF outdoor)
