Hộp mạng AMP Rj45 Cat6 (Loại 3 mảnh) AMP Cat6 Modular Plug (5-1479185-3)

Phân phối bởi phụ kiện mạng: ANNAM NETWOOK - TOOL – CABLE
Chi tiết tại :http://phukienmang.vn/
ĐC: 160 PHỐ CHÙA LÁNG – HN
ĐT: 04. 37759402 – 0918.354.183 - 0972.066.283(zalo) - Skype:annam.lavi
Cung cấp và phân phối thiết bị mạng chuyên nghiệp cho dự án công trình xây dựng
Giao hàng toàn quốc
Đây là giá bán lẻ có Fix, khách mua buôn khách dự án liên hệ hotline:0972.066.283
===============================================================


Giá 1.500.000 VNĐ
Model Modular plug UTP/STP 8 position CAT6 KIT 6-7mm (Hạt mạng CAT6) PN/5-1479185-3

Hộp mạng AMP Rj45 Cat6 (Loại 3 mảnh) AMP Cat6 Modular Plug (5-1479185-3)


Sản phẩm được Phân phối bởi: CTY CP GIẢI PHÁP MẠNG & TRUYỀN THÔNG ANC

ĐC:160 PHỐ CHÙA LÁNG – HN ĐT: 04. 37759402 Hotline:092.320.5555

3manh
Thông tin chi tiết

Hàng chính hãng AMP RJ 45 cat6
100 Hạt/1 Hộp – 4 phần

RJ-45 CAT.6 S-STP modular plug – shielded bọc kim loại chống nhiễu, đầu R-J45 gồm 4 thành phần ghép lại, sử dụng cho cáp CAT6

Made in USA

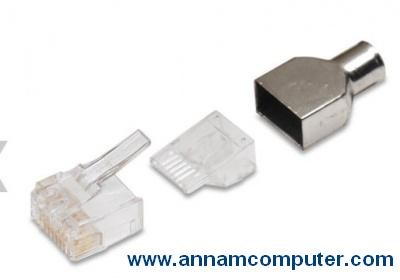

Đầu nối Cat. 6 AMP được chia làm 3 phần:

– Plug Shield : làm bằng kim loại giúp cố định và giữ cho đầu nối được chắc chắn sau khi bấm.
– Wire Holder : bộ phận giữ cáp, được chia làm bốn vùng để chứa bốn đôi cáp xoắn.
– Plug Housing : được thiết kế theo chuẩn RJ45 gồm 8 chân (Pin) để kết nối với lõi cáp.

Các bước bấm đầu

Bước 1: cho vỏ chụp đầu nối (Boot) vào sợi cáp và tuốc vỏ cáp khoảng 3-4 cm.
1
Bước 2: cho Plug Shield vào cáp như hình dưới
2
Bước 3: sắp xếp các đôi dây theo chuẩn cần bấm. Trường hợp trong bài viết chọn chuẩn B
3
Bước 4: lắp Wire Holder vào sao cho 3 đôi dây ở dưới và 1 đôi (Dương/Trắng Dương) ở trên. Chú ý không được tháo xoắn của các đôi dây.
4
Bước 5: tháo xoắn và sắp xếp dây theo chuẩn B, định vị và vuốt thẳng từng dây. Đảm bảo các dây được đặt trên các khe của Wire Holder.
5
Bước 6: cố định vị trí các dây và tiến hành cắt những đoạn thừa (cắt bằng với Wire Holder). Lắp Plug Housing vào Wire Holder sao cho các dây cáp vào đúng vị trí các chân.Quan sắt bằng trực quan nhằm đảm bảo Wire Holder phải được gài vào chốt hai bên của Plug Housing. Các dây phải được đưa lên sát đầu Plug Housing.
6
Bước 7: đưa Plug Shield lên sát phía trên của Plug Housing và bấm đầu bằng kềm Cat. 6 chuyên dụng của AMP.
7
Chú ý: Cáp mạng Cat. 6 được thiết kế cho hiệu suất cao do đó các thông số về lõi cáp, vỏ cáp, đường kính sợi cáp luôn vượt trội so với Cat. 3 và Cat. 5e. Vì vậy, việc sử dụng sai các loại đầu nối cho cáp Cat.6 có thể dẫn đến hư kềm và ảnh hưởng đến hệ thống mạng.
